Sjálfvirk prismatísk litíum rafhlöðupakka samsetningarlína



Sjálfvirk prismatísk litíum rafhlöðupakka samsetningarlína

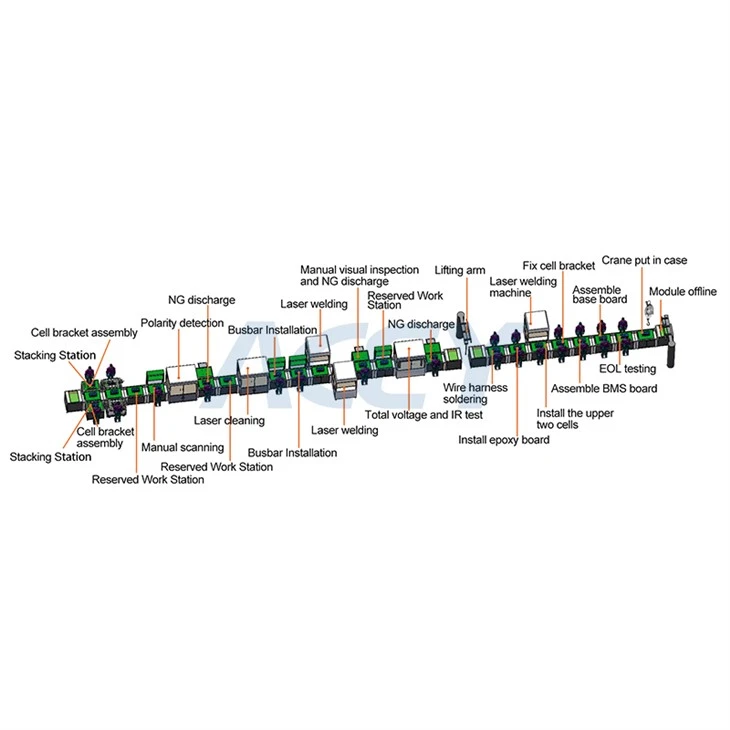

ACEY-XM230420 verkefnið byggist á framleiðsluferliskröfum viðskiptavinarins og skipulagi verkstæðis, sérsmíðuðu samsettu fermetra skel litíum rafhlöðuorkugeymslu PACK mát sjálfvirk framleiðslulína, hönnunarbygging þessarar línu er sanngjörn og samhæf og hentar fyrir rafhlöður af mismunandi stærðir og upplýsingar Einingaframleiðsla; Verkefnaáætlunin er sjálfstætt þróuð og hönnuð af teymi okkar, unnin og sett saman, gangsett og þjálfuð fyrir þjónustu eftir sölu. Öll línan tekur upp mátahönnun og samanstendur af eftirfarandi virknisvæðum - fóðrun og flokkun, límingu á samsettum ramma, handvirk stöflun, útpressun og bindingu, bindandi skannakóða, pólunarskynjun, staurahreinsun, staðsetning tengistanga, suðu á tengistangum, öflun línusuðu, pökkun, læsisskrúfa á hlífinni, EOL próf, tvíhraða keðjuhringrásarlína, verkfærafesting, slæm fjarlæging, handvirkt utan nettengingar Samsetning vinnustöðva annarra skipulagsheilda. endaplötur, festingar, límband, rafhlöður o.s.frv.) er tryggt að þær krefjist samræmis.















Aðlögunarsvið frumu:	Mál einingasvið: lengd 500-800, breidd170-220, hæð 200-280
Umhverfisaðstæður:	Loftþrýstingur: {{0}}.5~0.6 Mpa
Aflgjafaspenna:	380V, 50Hz
Heildarafl:	Minna en eða jafnt og 12KW
Burðargeta svæðis:	>400 kg/m
Umhverfiskröfur:	hitastig 10-40 gráðu ;raki 30-70 prósent
Raki:	20 prósent -90 prósent
Nýtingarhlutfall búnaðar:	>95 prósent
Vöruhæfishlutfall:	>99 prósent
Uppfylla kröfur um öryggisframleiðslu, þar á meðal vöruöryggi og rafhlöðuöryggi;
Stærð flytjanda:	800mmx600mm
Lína meginmál:	25000(lengd)x2000(breidd)x1900(hæð)mm (háð raunverulegri hönnun)
hæð frá færibandi að jörðu:	750mmC2%% B150mm
Hver sjálfvirk stöð er búin brettatjakkbúnaði og handvirka stöðin er búin tjakkbúnaði í samræmi við eftirspurn. Hver handvirk stöð er búin brettatappabúnaði sem staðalbúnað.
Samræmd litakröfur fyrir rekkiskápa: sjálfgefin samræmd notkun á "hvítum" (hægt að tilgreina litasamsvörun)



InngangurjóntilMhljómfræðiEiningaraðgerðir——Tvöfaldur hraða keðjuverkfæri

Helstu aðgerðir afbúnaðurinn:

Þessi eining gerir sér aðallega grein fyrir sjálfvirkri dreifingu verkfærabretta og samanstendur af lyftu / tvöföldum hraða keðjuhluta / verkfæri / lokunarbúnaði

Álagið er meira en 150 kg, hægt er að losa hverja stöðvunarstöðu sjálfkrafa eða virkja handvirkt með hnappinum



Kynningto Mechanism Module Functions——OCV próf flokkun



Moduleaðgerðakynning:

Þessi eining notar aðallega prófunartæki með mikilli nákvæmni til að ljúka flokkun og gagnaskráningu á innri viðnámsprófi spennu á ferhyrndu skelfrumunni Með handvirkri tínslu og hleðslu flytur beltið rafhlöðurnar á svæðið sem á að prófa. Í fyrsta lagi les háskerpu auðkenniskóðalesari auðkenniskóða rafhlöðunnar og lýkur síðan OCV prófinu og passar við gögnin við rafhlöðukóðann til að vista eða senda. Prófunargildið er innan marka. Rafhlöðurnar eru teknar upp af stýrisbúnaðinum og fluttar í mismunandi gír til að flæða út. Ef prófið fer yfir sett gildi verða þau færð í NG rásina. Þegar OK rásin er full af 8 rafhlöðum verður þeim hlaðið inn í biðminni kassann af stjórnandanum og beltafæribandið verður sent í límið. Stafla stöðu til að ljúka næsta ferli

Hagnýturakostir:

1. Ástandsgildi prófunarbreyta er hægt að stilla á mann-vél tengi.

2. Kanninn samþykkir nikkelhúðaða rannsakasamsetningu og fjögurra víra aðferðin er notuð til að prófa. Kanninn er sívalur og botn rannsakans er skarpur, sem hægt er að aðlaga vel til að tryggja snertingu, nikkelhúðað rannsaka ferli, dregur mjög úr viðnám, bætir prófnákvæmni.

3. Afköst rafhlöðugagna kerfisprófsins útfæra gagnagrunnsstjórnunarham, langtímageymslu, sterkan rekjanleika, með gagnagreiningaraðgerð hugbúnaðarins, vörunnar Framkvæma langtímaeftirlit og greiningu á frammistöðu og gæðum til að leiðbeina umbótum af R&D formúlum og bæta framleiðsluferlið.

4. Vélrænni gripurinn er hannaður til að koma í veg fyrir að renni og klemmi. Verndaðu rafhlöðufrumurnar á áhrifaríkan hátt,

5. Komdu í veg fyrir mistök og samsvörun hópa vegna starfsmannamistaka, auka ramma biðminni hönnun til að koma í veg fyrir blekkingar,

6. Búnaðurinn er auðveldur í notkun, þægilegur í kembiforrit og stöðugur í frammistöðu.



Kynning áMhljómfræðiEiningaraðgerðir——OCV prófflokkun



Tæknilegar breytur búnaðar:
Mchine flokkunarbúnaðarrásir	6 plús 1 rásir (OKog NG)
Nákvæmni uppgötvunar á innri mótstöðu	Mælisvið {{0}} mΩ; Nákvæmni ±0,5 prósent rdg; Upplausn 0,1mΩ
Nákvæmni spennuprófunar	Svið {{0}}V;grunnnákvæmni ±0.015 prósent rdg;upplausn 0.1mV
Rate Sation Single Machine Bilun	Minna en eða jafnt og 2 prósent
Framleiðsluhæfishlutfall	Meira en eða jafnt og 99,5 prósent
Framleiðslugeta	10-12PPM
Gerð rafhlöðu	Prismatísk hólf (Breidd: 168-200/hæðarsvið: 204-230/þykktarsvið: 70-90)
Helstu hlutar þessarar vélar:
Prófari með mikilli nákvæmni	HIOKI BT3561A/DM7275
Háhraða kóða lesandi	KeyenceSR1000
Renna Teinn	KÓLUMBÍA
Skrúfa stöng	TBI
Iðnaðartölva	Advantech PC3150



KynningtilAðgerðir vélbúnaðareiningarinnar——Límband/stöflun/belting





Inngangurjónto Mechanism Module Functions——Skannaðu kóðabindingu og prentaðu strikamerki



Aðalvirkansaf búnaðinum:

Þessi eining gerir sér aðallega grein fyrir kóðaskönnun á staflaðum og búntum rafhlöðueiningum, sem tengjast og mynda samsvarandi einingakóða í gegnum tölvuvinnslu. Stöðin er aðallega rekin með blöndu af handbók og búnaði.





Kynning áÉgchanismEiningaraðgerðir——Sjónræn pólun

Helstu hlutverk búnaðurinn:

CCD pólunarskynjun rafhlöðueiningarinnar á aðallega við um þreytu og vanrækslu rafhlöðueiningarinnar meðan á handvirku stöflunarferlinu stendur leiðir til rangrar uppröðunar á jákvæðu og neikvæðu rafskautunum, sem veldur skammhlaupi í einingunni, sem veldur óþarfa öryggisáhættu og efnahagslegt tap; búnaðurinn í þessum hluta Merki-eiginleikapunktar frumuskautanna eru auðkenndir með því að taka myndir með myndavélinni a, og sjónhugbúnaðurinn reiknar út og ber saman hvort stöflun sé rangt. Þegar uppgötvunin kallar á fyrirkomulagsvillu viðvörun er losun staðfest handvirkt á staðnum og tæmd í slæma einkunn.



Búnaðurntkostur:

Sjónræn skoðun á endurtekinni vinnu getur í raun komið í veg fyrir tilvik og útflæði galla af völdum þreytu og vanrækslu starfsfólks og tæmt þá í tíma fyrir vinnslu til að draga úr kostnaði við endurvinnslu eftir suðu



Kynning áMhljómfræðiEiningaaðgerðir——Jákvæð og neikvæð rafskautsleysishreinsun

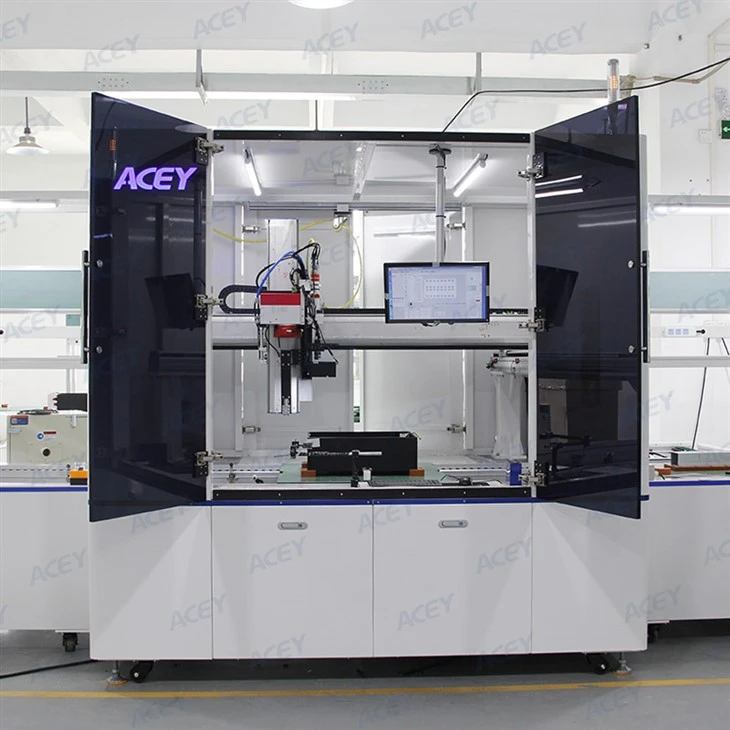

InngangurframleiðslaAðgerðir í vélbúnaðareiningu——Lasersuðu á jákvæðum og neikvæðum stöng álplötu af PACK





Lasersuðuvélvísbendingar:

1) Suðuþykkt 0.5-3mm (stillanleg);

2) Ferðasvið: 800*400*300mm;

3) Suðuhraði: 10mm/s (stillanleg);

4) Laser gerð: samfelld;

5) Laserafl: 3kw (stillanlegt);

6) Galvanometer blettur: miðpunktur 0.15mm;

7) Búin til að fjarlægja ryk úr lofthníf;

8) Laser vinnumiðill: ljósleiðari;

9) Endingartími leysir: Stærri en eða jafnt og 5 ár;

10) Ef búnaðurinn þarf að keyra sjálfkrafa yfir tvíhraða keðjuhlutann er nettóbreidd tvíhraða keðjuhlutans 850 mm og nethæðin er 750 mm (frá jörðu að hæsta punkti tvíhraða keðjunnar meginmál), og línuhlutinn hefur sína eigin staðsetningarframlengingu (með 4 staðsetningardálkum)

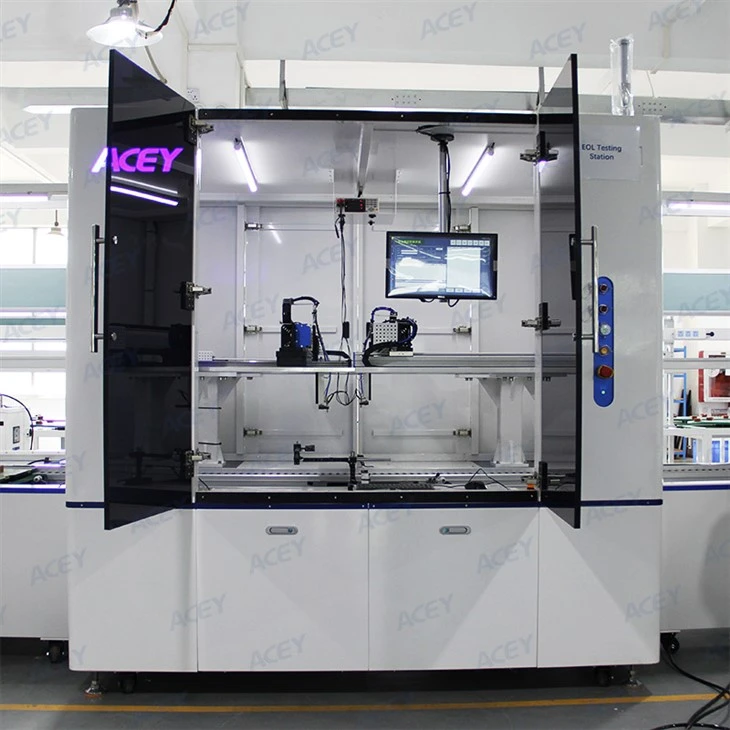

Kynningto Mechanism Module Functions——EOL próf







AðalefniÚthlutagjöfListi



SN	Venjulegur hlutaflokkur	Lýsing á virkni og vörumerkjatakmörkunum	Uppruni
1	Vélarrekki	Álprófíl auk yfirborðsmálningarmeðferðar úr plötum	Kína
2	Unnir hlutar	Yfirborð álhlutanna er sandblásið og oxað og járnhlutarnir eru rafhúðaðir	Kína
3	maður-vél	Kólumbía
4	PLC	Panasonic/skólastjóri	Japan/Kína
5	Spádómur	Kólumbía
6	Iðnaðartölva	Advantech
10	Aflgjafi	Omron/Mingwei
11	Skynjari	Panasonic, Omron, AirTAC	Japan og Taívan
12	Aukabúnaður fyrir rafstýringu	Kólumbía
13	Tengiliði	Kólumbía
14	Takki
15	Venjulegur mótor	台精
16	stigmótor	英仕达
17	servó mótor	Skólastjóri/Panasonic
18	I/O borð	雷赛
19	strokkur, segulloka	AirTAC	Taívan
20	legur eða línuleg legur	NSK, FAG	Japan
21	stýribraut	HIWIN, TBI	Taívan
22	Byggingar staðalhlutir	Kólumbía
