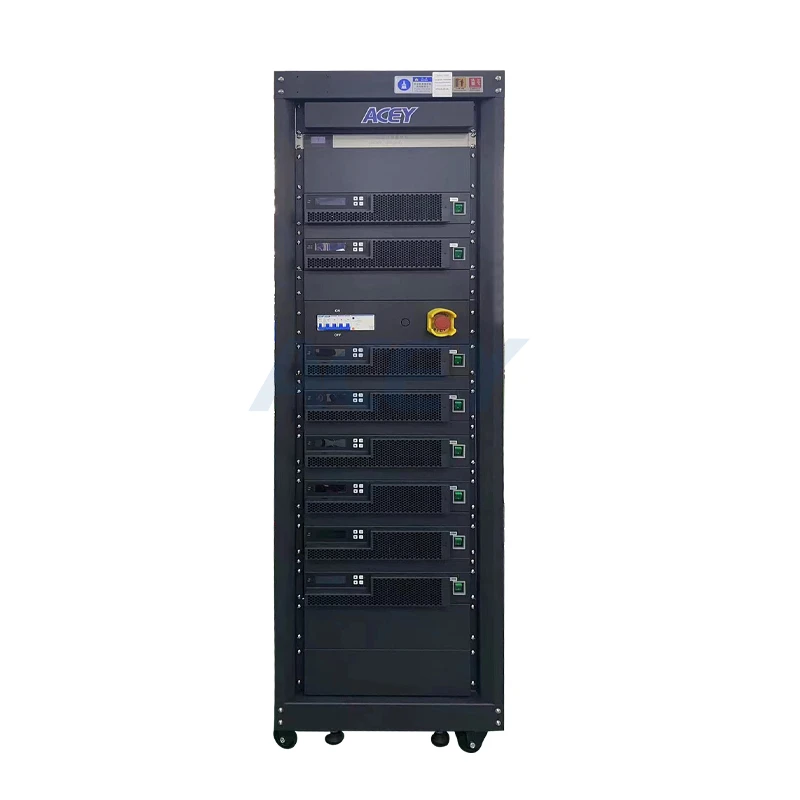

5V 1000A Battery Charge Discharge Tester

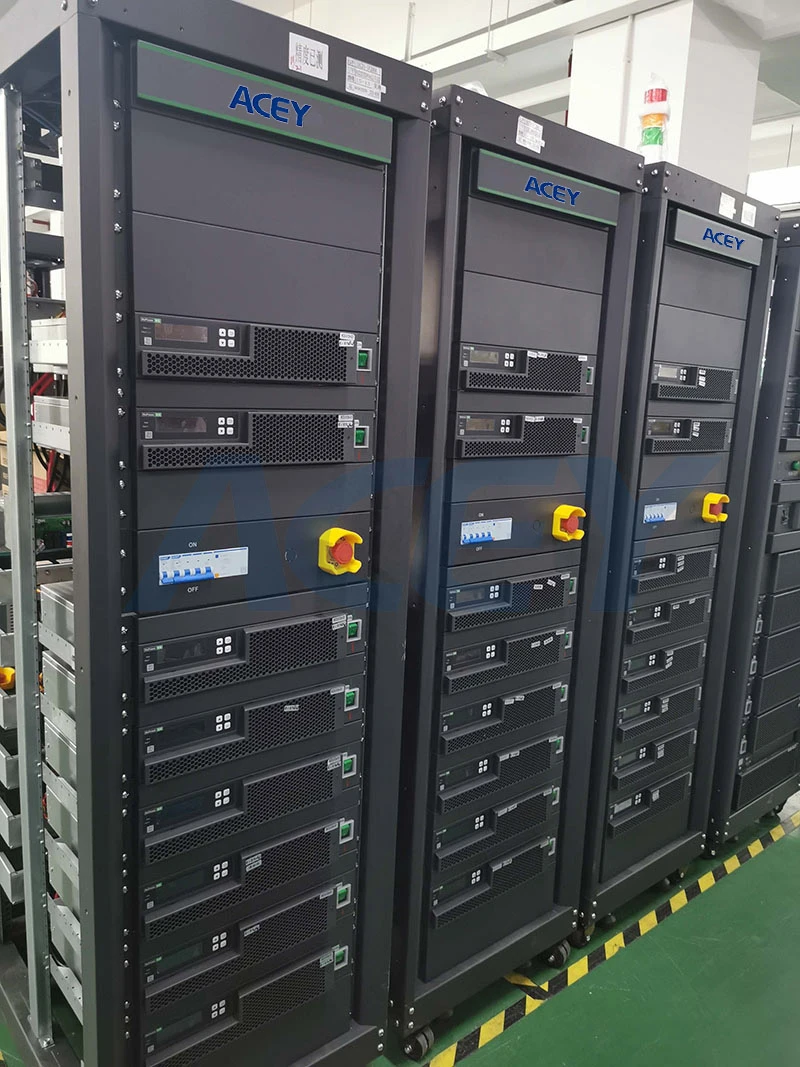

battery cell test system

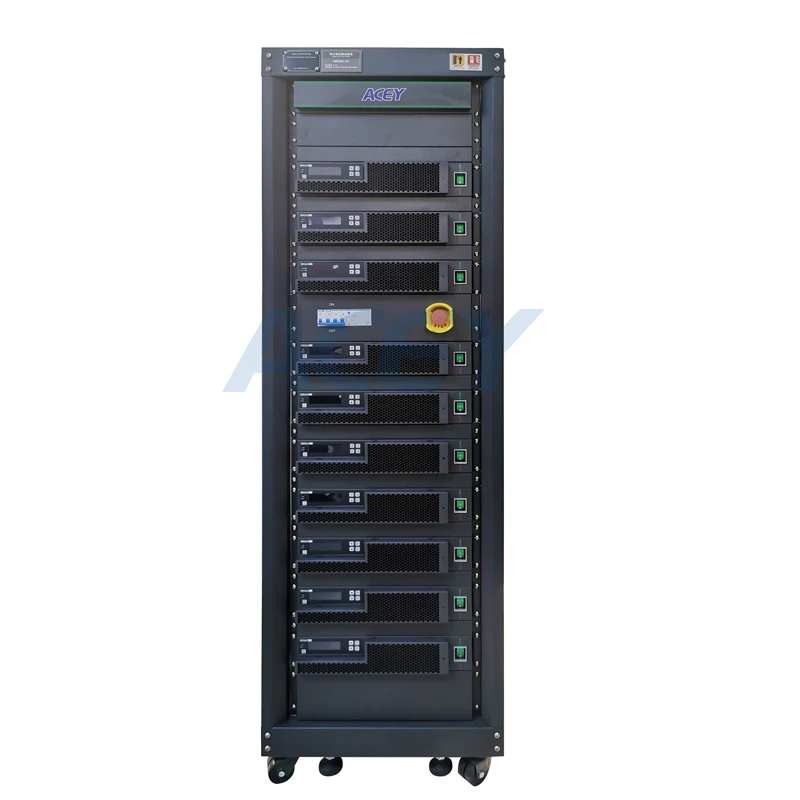

Battery Testing system
battery cell test system

5V 1000A rafhlöðuhleðsluprófari

Vara: 5V 1000A 2 rásir rafhlöðuhleðsluprófari
Gerðarnúmer: ACEY-HRCDS-5V1000A-2CH
Gerð rafhlöðu: Li-ion rafhlaða, blý-sýru rafhlaða, Ni-Cd rafhlaða, NiMH rafhlaða og svo framvegis
Ábyrgð: 1 ár
MOQ: 1 sett
Pakki: Krossviður taska

Hringdu í okkur

Vörukynning

5V 1000A 2 rása rafhlöðuhleðsluprófari

Búnaðarstillingalisti

Nei.	Flokkur	Vöru Nafn	Vörulíkan	Magn	Athugasemdir
1	Prófunarbúnaður	Hleðslu- og losunarprófunarbúnaður	ACEY-HRCDS-5V1000A-2}CH	2CH
2	Skápur	Hleðslu- og afhleðslubúnaðarskápur	/	1 STK	Sjálfgefið án rafmagnsinntakslínu
3	Tölva	Tölva	Dell tölva I5-10500 örgjörvi /16G minni / 256G solid state + 1T harður diskur / 3 nettengi	1 STK	Valfrjálst, þar á meðal mús, lyklaborð og 19 tommu AOC skjár
4	Aukahlutir	Hleðsluútskriftarprófunarlína	/	2STK	Hver rás hefur sett af prófunarlínum sem eru 3,5 metrar að lengd.(þar á meðal festing)
5	Aukahlutir	Skipta	TP-HLEKKUR TL-SF1008VE	1 STK
6	Aukahlutir	Aukabúnaður til samskipta	Samskiptalína / kristalhaus osfrv	Nokkrir	Til samskipta
7	Aukahlutir	USB Flash drif	16G	1 STK	Inniheldur prófunarhugbúnað o.fl.
8	Aukahlutir	Skrá	/	1 STK	Prófskýrsla, pökkunarlisti osfrv

Umsókn og virkni

Notkun: Þessi hleðsluprófari fyrir rafhlöðuhleðslu er aðallega notaður fyrir hringlífsprófun og gæðaeftirlit á li-jón rafhlöðu, blýsýru rafhlöðu, Ni-Cd rafhlöðu, NiMH rafhlöðu og svo framvegis í framleiðslulínu eða á rannsóknarstofu.
Styðjið prófun rafhlöðuhringsins, getuprófun, hleðslueiginleikaprófun, hleðslueinkennaprófun, hleðsluþolprófun, hleðslu- og afhleðsluvirkniprófun, ofhleðslu eða ofhleðsluhraða hagkvæmniprófun.

Vinnuumhverfi og tæknileg færibreyta

Sjálfstæður aflgjafi: AC 220V±10%, tíðni: 50HZ±5%.
Aflgjafi alls skápsins: AC 380V±10%, tíðni: 50HZ±5%.
Hámarksinntaksafl alls skápsins: 14,3 kW (2CH)
Vinnuhitastig: 0 gráður ~ 45 gráður.
Raki: minna en Minna en eða jafnt og 85% RH (ekki þéttandi).
Enginn alvarlegur hristingur, engar ætandi lofttegundir, engar eldfimar eða sprengifimar lofttegundir í kring.
Upplausn: AD 16 bita.

Nei.	Atriði		ACEY-HRCDS-5V1000A-2CH
1	Aðalrásir		1CH/ mát
2	Vinnuhamur rásar		Alveg óháð.
3	Vinnuhamur aðalrásar		Hleðsla: CC, CV, CCCV, engin spenna eða straumáhrif þegar CC er flutt yfir í CV.
			Útskrift: CD, CP, CR, DCCV.
			Samt, púlspróf, vinnuskilyrði próf, DCIR próf.
	Aðalrásarprófunarástand		Tími, heildarspenna, heildarstraumur, getu, -ΔV, Vcell, RSOC o.s.frv.
4	Aðalrás Spenna	Einrásarprófunarsvið	0V-5V
		Min. losunarspenna	1V
		Nákvæmni	±0,05%FS+0,05%RD
		Upplausn	0.1mV
	Aðalrás Núverandi	Einrásarprófunarsvið	±1000A
		Min. úttaksstraumur	500mA
		Nákvæmni	±0,05%FS+0,05%RD
		Upplausn	1mA
		Núverandi upphafsviðbragðstími	＜20ms (10%FS~90%FS)
	Tími	Upplausn	10mS
	Aukahitastig (valfrjálst)	Svið	﹣20 gráður -100 gráður
		Nákvæmni	±1 gráðu (0 gráðu -70 gráðu)
		Upplausn	0.1 gráðu
	Kraftur	Úttaksstyrkur	Eins rásar stöðugt vinnuafl 5000W
		Stöðugleiki	±0}.1%FS+0.1%RD
5	Samskipti		LAN
6	Stjórna forrit		Styðjið gagnavernd þegar slökkt er á, haltu áfram að prófa af völdum rafmagnsrofs eða stöðva handvirkt og endurskoða skrefbreytu á netinu.
			Notendur geta stillt verndarskilyrði, innihaldið lágmarksspennu, hámarksspennu, lágmarksstraum, hámarksstraum osfrv.
			Notendur geta stillt verndarskilyrði fyrir hjálparrás, þar á meðal lágmarksspennu, hámarksspennu, hámarkshitastig, lágmarkshitastig.
			Hringrásartími	Hámark 9999
			Forritanlegt skref	Hámark 9999
			Hreiður lykkja	Hámark 10 lög
			Tímabil skrefa	Engin takmörk, styðja h, mín, s
			Gagnaskrá	Tími stærri en eða jafnt og 10ms, spenna meiri en eða jafn og 0.05%FS+0.05%RD, núverandi meiri en eða jafnt og 0.05%FS{{ 7}}.05%RD
			Program eiginleiki	Hvert skref hefur eina eða fleiri útgönguleiðir
7	Gagnaskjár		Hjólalisti	Upplagsnúmer. Hleðslu/hleðslugeta, skilvirkni, afl og meðalspenna o.fl.
			Ferlislisti	Vinnunúmer, vinnuhamur, vinnslutími, afköst, afl, DIR, miðspenna, stöðvunarspenna, stöðvunarstraumur osfrv.
			Smáatriði listi	Skráningarnúmer, kerfistími, uppsafnaður tími, spenna, straumur, orka, afl, hitastig klefi osfrv.
8	Gagnaútflutningur		Hægt er að flytja gögn út sem EXCEL, TXT eða skýringarmynd. Veita skilvirkni hleðsluhleðslu, hleðsluhleðsluferil, spennu, afkastagetu, einkennisferla straumtíma osfrv.
9	Gagnasparnaður		Vista sem skrár
10	Tegund bugða		X-hnit: heildartími, hleðsluhleðslugeta, hringrásartími, spenna, straumur, getu.
			Y-hnit: heildarspenna, straumur, getu, afl, hitastig frumunnar (valfrjálst), hleðslulok og losunargeta osfrv.
11	Hugbúnaðarvörn		Slökktu á gagnavörn, áframhaldandi prófun, OVP, ODP, OCP, UCP, OTP, afkastagetuvörn, óeðlileg spennuþróunarvörn, óeðlileg straumþróunarvörn, óeðlileg straumsveifluvörn, óeðlileg spennusveifluvörn, óeðlileg hleðsluspennuhækkunarhraðavernd, óeðlileg losunarstraumur lækkunarhraðavörn.
	Vélbúnaðarvörn		Slökkt, opið hringrás og skammhlaupsvörn. Öfug eða röng tengingarvörn, OCP, OVP, OTP, óeðlileg vörn fyrir snertibúnað.
	Viðvörunaraðgerð		Slökktu sjálfkrafa í neyðartilvikum, slökktu á þegar slökkt er á, hlaðið tengingu og aftengdu sjálfkrafa.
12	Strikamerkisskönnun		Styðjið byrjun og bindingu prófunargagna um strikamerki, flokkaðu rafhlöður hratt og nákvæmlega. Styðjið nákvæmar rafhlöðugagnagrunnsstjórnunaraðgerðir, tengdu rafhlöðuupplýsingar við prófunargagnagrunn, sem er auðvelt fyrir stjórnun gagnagrunnskerfisins.
13	Sýnatökustöðvar		Fjögurra skauta sýnataka. Koparnef eða önnur innrétting.
14	Orkunotkun		Afhleðsluaflsendurgjöf til nets
15	Kæliaðferð		Þvinguð viftukæld
	Hávaði		Minna en 70dB
	IP einkunn		IP20
16	Viðgerð		Modularized uppbygging. Hægt að skipta um eða gera við með varahlutum.

Útlit búnaðar og uppbygging

Stærð skáps	600 * 845 * 1030mm
Þyngd	Minna en eða jafnt og 250 kg
Rásarnúmer	2CH
Athugasemdir: Myndin hér að ofan er eingöngu til viðmiðunar, háð tegundinni!
